DG25-80X6型次高压锅炉给水泵

DG25-80X6型次高压锅炉给水泵

产品分类:锅炉给水泵系列

产品简介:


水泵型号:DG25-80X6型锅炉给水泵
流量范围:17.4~180m3/h
扬程范围:409~1050m
进口压力:0.6MPa
介质温度:0℃~105℃
密封形式:机械密封,填料密封
泵用材质:铸铁,铸钢,不锈钢

产品详情

DG25-80X6型次高压锅炉给水泵概述:


        DG25-80X6型次高压锅炉给水泵的叶轮为单吸闭式,设置平衡盘平衡绝大部分轴向力,同时设有推力轴承来承受可能残存的小部分轴向推力,轴承的布置使轴处于稳定的拉杆状态。叶轮在装配前均须作严格的静平衡校验,以保证运行的平稳,DG型次高压锅炉给水泵轴封一般为软填料密封,水泵工作时可引少量介质至填料函处,也可外接冷却润滑水,起水封及冷却润滑作用。按用户的需要,可以将填料密封改为机械密封。

      DG25-80X6型次高压锅炉给水泵产品用途:


        DG型次高压锅炉给水泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
DG25-80X6型次高压锅炉给水泵

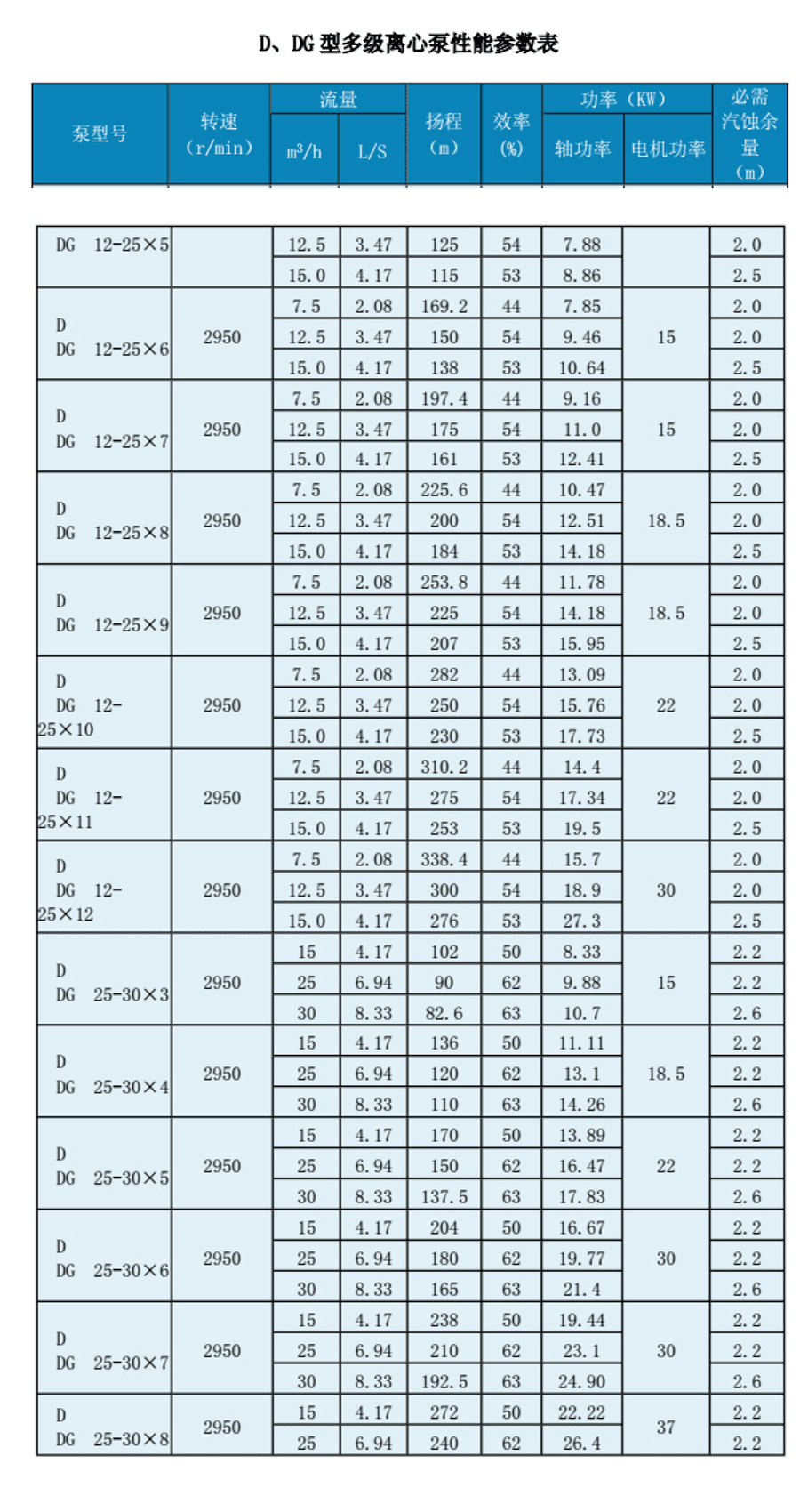

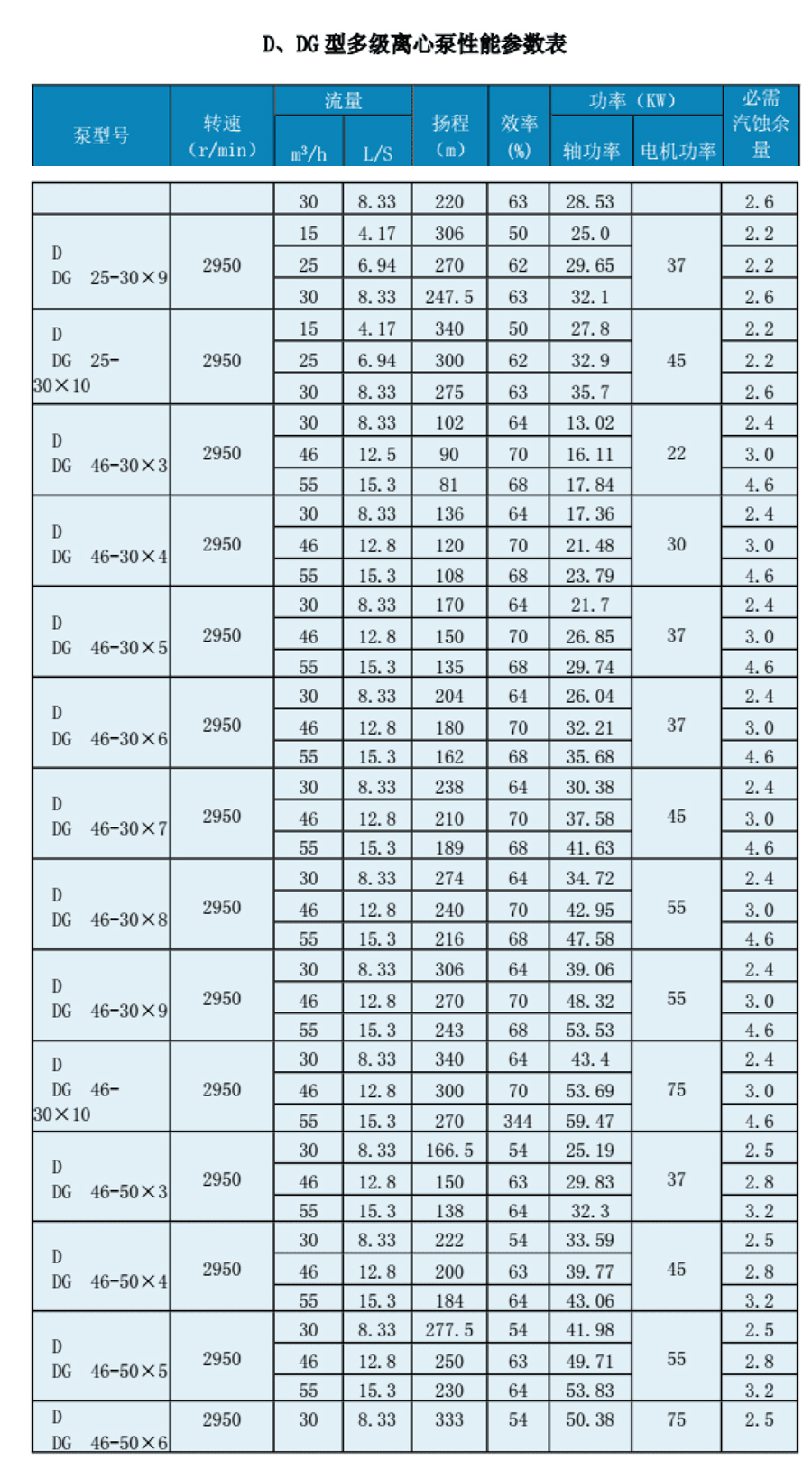

      DG25-80X6型次高压锅炉给水泵性能参数:


        流量Q  17.4~180m3/h
        扬程H    409~1050m

      DG25-80X6型次高压锅炉给水泵型号说明:


        例:DG25-80X6
        DG-单吸、多级锅炉给水泵
        25-流量(m3/h)
        80-泵单级扬程(m)
        6—水泵级数
       DG25-80X6型次高压锅炉给水泵型号意义

      DG25-80X6型次高压锅炉给水泵旋转方向:


        从电机端看,泵为顺时针方向旋转。

      DG25-80X6型次高压锅炉给水泵主要零件材质:


        泵的过流部件除DG85-80、200DG43材质为铸钢外,其余泵材质均为铸铁。

      DG25-80X6型次高压锅炉给水泵成套范围:


        成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
DG25-80X6型次高压锅炉给水泵结构图
DG25-80X6型次高压锅炉给水泵结构图

      DG25-80X6型次高压锅炉给水泵产品特点:


        1、水力模型先进,效率高,性能范围广。
        2、泵运行平稳,噪音低。
        3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
        4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

      DG25-80X6型次高压锅炉给水泵结构型式:


        1、DG型卧式多级锅炉给水泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。
        2、该系列锅炉泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,循环水冷却。
        3、锅炉给水泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
        4、轴的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。
